Ver 3.1 2026.04.30

ALL MODE SDRは、JF3HZBさんの開発した基板です。

https://github.com/tjlab-jf3hzb/All_mode_SDR

Digital_VFO_with_analog_dial_V2はJF3HZBさんの開発したアプリです。

https://github.com/tjlab-jf3hzb/Digital_VFO_with_analog_dial_V2

Ver2からの主な変更点。

１．軽量化、縮小化体積比で約５８％
２．デジタルモードの追加
３．WSJTXからのCATコントロール。
４．終了時に各バンドの周波数等をメモリーに書き込み。
５．FANの追加、並びに温度表示。

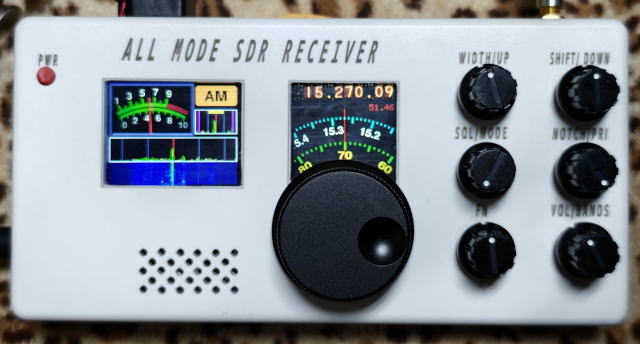

タカチのTWN 9-4-17W に入るように設計されています。

Ver2との比較

受信周波数： 10Khzから163Mhz
モード： AM/LSB/USB/CW/FM

SWL Bands
VLF 10KHz～150KHz
LW 150KHｚ～522KHz
MW 522KHz～1710KHｚ
120m 2300KH～2500KHz
90m 3200KHz～3400KHz
75m 3900KHz～4000KHz
60m 4700KHz～5060KHz
49m 5600KHz～6200KHz
41m 7200KHz～7500KHz
31m 9300KHz～10000KHz
25m 11500KHz～12200KHz
22m 13570KHz～13870KHz
19m 15000KHz～15800KHz
16m 17480KHz～17900KHz
15m 18900KHz～19020KHz
13m 21450KHz～21800KHz
11m 25000KHz～28000KHz
VHF1 30000KHz～50000KHz
VHF2 55000KHz～76000KHz
AIR 118000KHz～138000KHz
MARIN 156MHz～163MHz

Ham Bands
VLF 135.7KHz～137.8KHz
MW 472KHz～479KHz
160m 1800KHz～2000KHz
80m 3500KHz～4000KHzs
40m 7000KHz～7300KHz
30m 10100KHz～10150KHz
20m 14000KHz～14350KHz
17m 18068KHz～18168KHz
15m 21000KHz～21450KHz
12m 24890KHz～24990KHz
10m 28000KHz～30000KHz
10m 28000KHz～30000KHz　（FM）
6m 50.000MHz～54.000MHz
6m 50.000MHz～54.000MHz　（AM）
2m 144.000MHz～148.000MHz


FT8 Bands
VLF 136KHz
MW 478KHz
160m 1840KHz, 1909KHz
80m 3531KHz, 3573KHz
40m 7041KHz, 7074KHz
30m 10136KHz
20m 14074KHz
17m 18100KHz
15m 21074KHz
12m 24915KHz
10m 28074KHz
6m 50.313MHz
2m 144.174MHz

上記の各バンドは、最後にアクセスした、周波数、モード、プリアンプON/OFFの情報を記憶します。
但し、バンド外の周波数は記憶されません。

BPF周波数
520kHz LPF
1.8MHz～3MHz
3MHz～8MHz
8MHz～18MHz
18MHz～30MHz
50MHz～54MHz
118MHz～148MHz
上記以外は、BPFなし（THRU）になります。
スプリアス等、多少問題がある周波数があります。
